4 計算結果及分析

數值計算額定 轉速 為 2900r /m in, 進 口邊 界條 件取 無預旋, 總壓為 101325Pa 總溫為 300K (此處總 溫、,總壓 值為假定周圍大氣流速為 0時 的測量 值 ), 出 口給定 流量 和流場 初始壓力。進口軸向 進氣, 給定 靜溫 和軸向 進口 速度, 出口 給定的背壓為大氣壓力。

4. 1 計算結果的可靠性與實用性分析

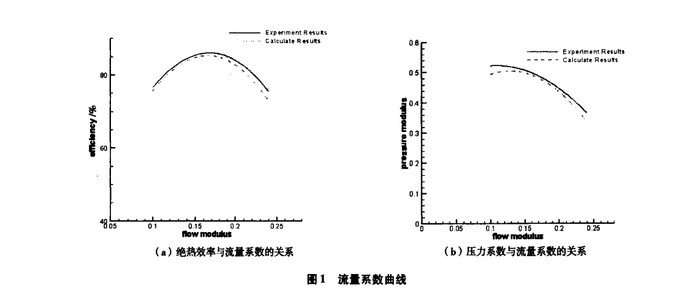

圖 1給出了試驗 和計 算的 絕熱效 率和 壓力系 數隨 流量

圖 1 流量系數曲線

4. 2 流場結構分析比較

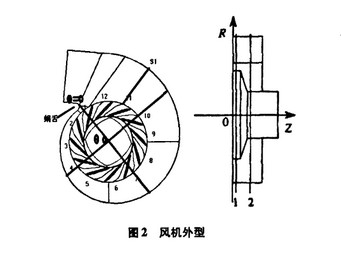

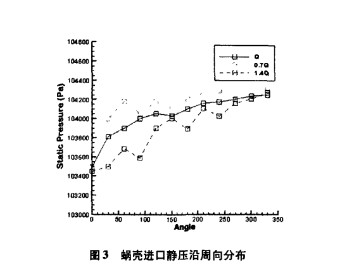

蝸殼的高度非 對稱 特性表 明, 葉輪、蝸殼 相互 作用 會引起流場的非對稱性及 復雜渦系結構 。本文對 某包含離心葉輪與蝸殼一體的離心風機 進行了整機仿 真計算, 下面就蝸殼內部流場的不均 勻性和不對稱性進行詳細分析。圖 3給出了蝸殼 進口 處的 靜壓在 設計 工況與 變工 況下的變化曲線圖。其 中 Q 為設 計流 量, 017Q 為 017 倍設 計流量, 相對為小流量, 11 4Q 為 11 4倍設 計流量, 相 對為大 流量,H為周向角 ( 見圖 2)。由圖 3可以看 出, 在 變工 況時周 向靜壓波動很大, 特別 是在 蝸舌 ( 見圖 2)附 近, 壓力先 急劇 下降后急劇上升, 這說明 在變工 況時, 蝸 殼內氣 流沿 周向流 動是非常紊亂的, 尤其是 在蝸舌 附近, 氣 流先加 速后 減速致 使流動惡化。只有在設計工況下, 氣流沿蝸 殼周向的流 動比較均勻, 因此壓力盡管有波動但相對比較平 穩, 特 別在蝸舌 處, 壓力未出現強烈 的波 動。從整 體來看, 蝸 殼結 構, 特 別是 蝸舌及其鄰近的蝸殼流道 對小流量時的空氣流動影響顯著。受葉輪出口氣流 分布不均以及蝸殼流 道不對稱的 影響,蝸 殼入口氣 流沿周 向和軸 向分布 都不均 勻。圖 4是 各葉輪通道 (見圖 2)的 流量分 布圖, 由該 圖可 明顯 看出, 對于 帶蝸殼的離心風機 由于蝸殼的影響, 各個葉 輪通道出口 流量相差很大, 如果用單一通 道模式 來計 算, 很難準 確把 握這 種非對稱 性。圖 5是 *大效 率工況 下的葉 輪中心回 轉面蝸 殼相對總壓分布圖, 由圖可 以明顯 看出, 在 蝸殼內 部遠 離蝸 殼出口葉輪產生的壓 比較大, 而在靠近蝸殼出 口附近葉輪 產生的壓系數變化的無 量綱性能曲線圖。圖 1( a)表示 試驗和 計算的絕熱效率隨流量系數的 變化, 其中 x 軸代表流量系數, y 軸代表絕熱效率; 圖 1( b) 表示 試驗 和計 算的壓 力系 數隨 流量系數的變化, 其中 x 軸代表流量系數, y 軸代表 壓力系數。從圖中可以看出, 計算性 能與已 有的 試驗數 據吻 合較 好, 誤差均在 5% 以內, 證明了數值仿 真方法的 可靠性。 但由于 計算模型中網格數目 、網格 質量、數值 結果 帶有一 定的 非定 常波動特性均會對計 算結果 產生 一定的 誤差。但 是由 于試 驗條件的限制, 無法對內部流動流場細節進行 測量, 同時, 試驗費用昂貴, 這說明數值仿真方法在流場分析 及工程設計 中具有試驗所無法替代 的實用性。

4. 1 計算結果的可靠性與實用性分析

圖 1給出了試驗 和計 算的 絕熱效 率和 壓力系 數隨 流量

4. 2 流場結構分析比較

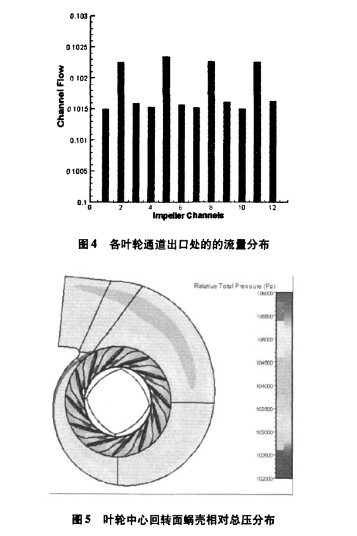

蝸殼的高度非 對稱 特性表 明, 葉輪、蝸殼 相互 作用 會引起流場的非對稱性及 復雜渦系結構 。本文對 某包含離心葉輪與蝸殼一體的離心風機 進行了整機仿 真計算, 下面就蝸殼內部流場的不均 勻性和不對稱性進行詳細分析。圖 3給出了蝸殼 進口 處的 靜壓在 設計 工況與 變工 況下的變化曲線圖。其 中 Q 為設 計流 量, 017Q 為 017 倍設 計流量, 相對為小流量, 11 4Q 為 11 4倍設 計流量, 相 對為大 流量,H為周向角 ( 見圖 2)。由圖 3可以看 出, 在 變工 況時周 向靜壓波動很大, 特別 是在 蝸舌 ( 見圖 2)附 近, 壓力先 急劇 下降后急劇上升, 這說明 在變工 況時, 蝸 殼內氣 流沿 周向流 動是非常紊亂的, 尤其是 在蝸舌 附近, 氣 流先加 速后 減速致 使流動惡化。只有在設計工況下, 氣流沿蝸 殼周向的流 動比較均勻, 因此壓力盡管有波動但相對比較平 穩, 特 別在蝸舌 處, 壓力未出現強烈 的波 動。從整 體來看, 蝸 殼結 構, 特 別是 蝸舌及其鄰近的蝸殼流道 對小流量時的空氣流動影響顯著。受葉輪出口氣流 分布不均以及蝸殼流 道不對稱的 影響,蝸 殼入口氣 流沿周 向和軸 向分布 都不均 勻。圖 4是 各葉輪

通道 (見圖 2)的 流量分 布圖, 由該 圖可 明顯 看出, 對于 帶蝸殼的離心風機 由于蝸殼的影響, 各個葉 輪通道出口 流量相差很大, 如果用單一通 道模式 來計 算, 很難準 確把 握這 種非對稱 性。圖 5是 *大效 率工況 下的葉 輪中心回 轉面蝸 殼相對總壓分布圖, 由圖可 以明顯 看出, 在 蝸殼內 部遠 離蝸 殼出口葉輪產生的壓 比較大, 而在靠近蝸殼出 口附近葉輪 產生的壓





比較小, 這是由于氣 流在葉 輪出 口之后 在蝸 殼內部 積聚, 然后再增速?gòu)某隹谂懦?nbsp;, 這說明蝸殼的存 在對葉輪流 場的影響非常顯著。

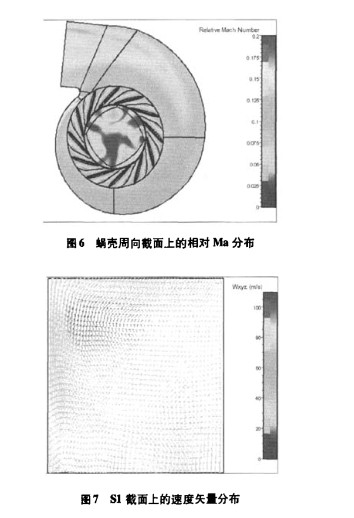

圖 6是蝸殼周向截面上的相對馬赫 數分布圖, 圖 7是 S1截面 ( 見圖 2) 上的速度矢量分布 圖。從圖中可 以看出, 靠近蝸殼出口處與蝸殼其余區域相 比有大范圍的 低速區, 圖 7即是該區域的軸向截面圖的速度 矢量分布圖, 從圖中 明顯可以看出在蝸殼通道中 部以 及靠近 蝸殼 外壁區 域有 明顯二 次流及其形成的漩 渦, 造 成該區 域流 場嚴重 堵塞, 也 使蝸 殼內部流場變得極不 均勻。因 此出口 氣流 的不均 勻分 布以 及蝸殼流道的不對稱 性產生的 二次流 及其 漩渦是 造成 蝸殼 內部流場不對稱性的 主要因素。

5 結論

1)葉輪出口流動對蝸殼內的流動影響 較大, 而 蝸殼的不對稱結構對葉 輪出口流動的反作用亦不能忽視。

2)受葉輪出口氣流 分布不 均以 及蝸殼 流道 不對 稱的影響, 蝸殼入口氣流沿周向和軸向分布都不均勻。本 次數值 仿真很 好地捕 捉了離 心風機內 部許多 重要的流動現象, 這些現象 表明了 離心 風機內 的流 動非 常復雜, 屬于全三維的粘 性流動, 準確反映了蝸殼 與葉輪之間 的相互作用, 為風機的 設 計和 性能 優 化提 供了 可 信的 理 論依 據。因此, 在某些簡化模型下對風機內某個部 件或某個流 道做的數值仿真并不能準確反映 蝸殼與葉輪之間的相 互作用, 也很難為風機的設計 和性能優化提供可信的理論依據。
